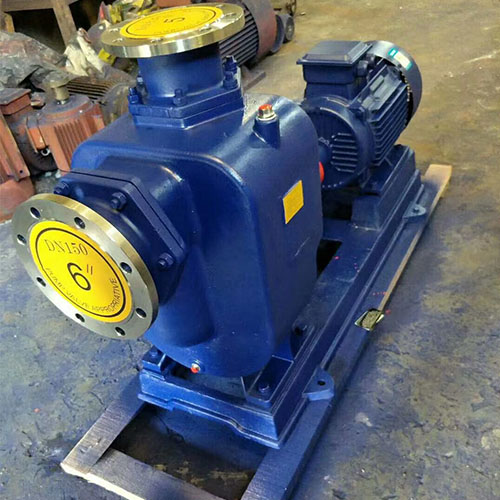

单级离心泵S系列

  S型单级双吸离心泵(下面简称离心泵)是节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

  二、结构说明:

  本型管道离心泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

  泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

  管道泵泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。

  经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。

  泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。

  双吸密封环用以减少水泵压水室的水漏回吸水室。

  泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。

  轴封为软填料密封(根据用户需要可采用机械密封结构)。

  三、工作条件:

  流量范围:0.8m3/h~120 m3/h;

  扬程范围:5.6m~330m;

  温度范围:-20℃~120℃;

  输送液体种类:各种清洁水及轻腐蚀液体;

  离心泵泵腔承压:≤4.0MPa。
